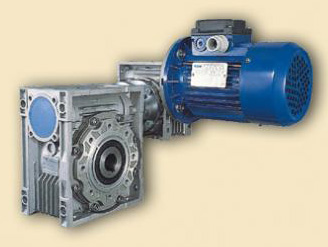

Червячные мотор-редукторы двухступенчатые DRV 30/40, DRV 30/50, DRV 30/63, DRV 40/75, DRV 40/90, DRV 50/110, DRV 50/130, DRV 63/150

Главная / Каталог продукции / Мотор-редукторы / Червячные мотор-редукторы /

Двухступенчатый червячный мотор-редуктор DRV состоит из двух соединенных в единую конструкцию редукторов NMRV. Между собой ступени соединяют с помощью фланца, крутящий момент передается от быстроходной ступени к тихоходной, передаточные числа каждого редуктора при этом умножаются. С помощью мотор-редукторов серии DRV можно получить скорость вращения выходного вала от 28 до 0,2 об/мин и момент от 60 до 2200 н-м. В зависимости от расположения червячных пар в пространстве при эксплуатации редуктора могут быть выполнены по одному из вариантов расположения, представленных ниже. В зависимости от варианта сборки редуктора тихоходный вал может быть одноконцевым, двухконцевым или полым.

Цена: от 7 400 руб.

Модель: DRV
Размер: 30/40 - 30/50 - 30/63 - 40/75 - 40/90 - 50/110 - 50/130
Передаточное число: "i" = 300:1 - 3200:1
Мощность: 0,06 - 1,5 квт
Крутящий момент: 68 - 2150 Нм

Общее описание:

Схема типового обозначения

тип	типоразмер	переда- точное число	исполнение				электро- двигатель
тип	типоразмер	переда- точное число	двух- сторонний входной вал	цилиндрический выходной вал	выходной фланец	реактивная штанга	электро- двигатель
NMRV	030 - 130	5 - 3200	E	SS - односторонний	FL - широкий	A	мощность и обороты электро- двигателя
NRV				SS - односторонний
PCRV				DS - двухсторонний
DRV				DS - двухсторонний

Пример условного обозначения в заказе

DRV - 040/075 - 3000 - 0.5 - 0.06 - AS1

DRV - червячный двухступенчатый мотор-редуктор;
040/075 - комбинация редукторов 040 и 075 габаритов;
3000 - передаточное число;
0,5 - частота вращения выходного вала (об/мин);
0,06 - мощность электродвигателя (кВт);
AS1 - монтажная позиция.

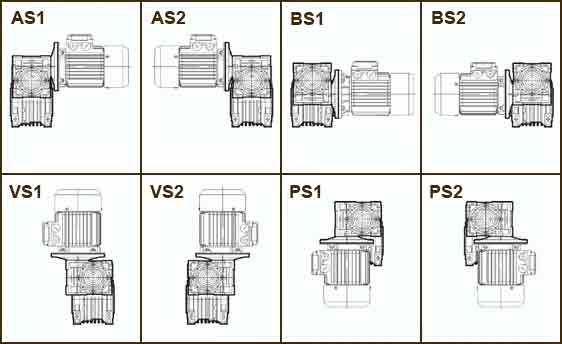

Монтажные позиции мотор-редуктора DRV

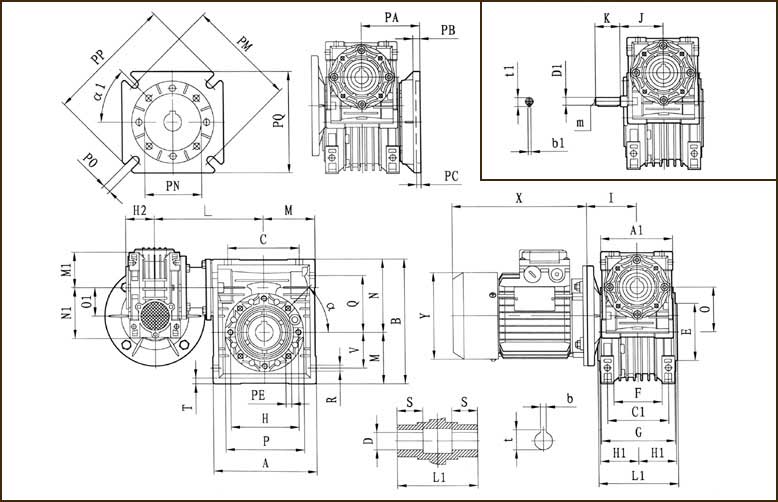

Габаритные и присоединительные размеры

Габаритные и присоединительные размеры DRV

DRV	A	A1	В	С	C1	D (H7)	D1 (J6)	E (h8)	F	G	H	H1	H2	l	J	К	L	L1	M	M1	N	N1	O	O1	P
030/040	100	80	121.5	70	60	18 (19)	9	60	43	71	75	36.5	29	55	51	20	120	78	50	40	71.5	57	40	30	87
030/050	120	80	144	80	70	25 (24)	9	70	49	85	85	43.5	29	55	51	20	130	92	60	40	84	57	50	30	100
030/063	144	80	174	100	85	25 (28)	9	80	67	103	95	53	29	55	51	20	145	112	72	40	102	57	63	30	110
040/075	172	100	205	120	90	28 (35)	11	95	72	112	115	57	36.5	70	60	23	165	120	86	50	119	71.5	75	40	140
040/090	206	100	238	140	100	35 (38)	11	110	74	130	130	67	36.5	70	60	23	182	140	103	50	135	71.5	90	40	160
050/110	252.5	120	295	170	115	42	14	130	-	144	165	74	43.5	80	74	30	225	155	127.5	60	167.5	84	110	50	200
063/130	292.5	144	335	200	120	45	19	180	-	155	215	81	53	95	90	40	245	170	147.5	72	187.5	102	130	63	250
063/150	340	144	400	240	145	50	19	180	-	192	215	81	53	95	90	40	268	200	170	72	230	102	130	63	250

DRV	Q	R	S	T	V	PA	PB	PC	PE	PM	PN (H8)	PO	PP	PQ	a	a1	b	b1	t	t1	m	kg
030/040	55	6.5	26	6.5	35	67	7	4	M6x8 (n=4)	75	60	9 (n=4)	110	110	45°	45°	6(6)	3	20.8 (21.8)	10.2	-	3.9
030/050	64	8.5	30	7	40	90	9	5	M8x10 (n=4)	85	70	11 (n=4)	125	110	45°	45°	8(8)	3	28.3 (27.3)	10.2	-	5.0
030/063	80	8.5	36	8	50	82	10	6	M8x14 (n=8)	150	115	11 (n=4)	180	142	45°	45°	8(8)	3	28.3 (31.3)	10.2	-	7.8
040/075	93	11	40	10	60	111	13	6	M8x14 (n=8)	165	130	14 (n=4)	200	170	45°	45°	8(10)	4	31.3 (38.3)	12.5	-	12.0
040/090	102	13	45	11	70	111	13	6	M10x18 (n=8)	175	152	14 (n=4)	210	200	45°	45°	10(10)	4	38.3 (41.3)	12.5	-	16.0
050/110	125	14	50	14	85	131	15	6	M10x18 (n=8)	230	170	14 (n=8)	280	260	45°	45°	12	5	45.3	16.0	M6	39.2
063/130	140	16	60	15	100	140	15	6	M12x21 (n=8)	255	180	16 (n=8)	320	290	45°	22.5°	14	6	48.3	21.5	M6	55.0
063/150	180	18	72,5	18	120	155	15	6	M12x21 (n=8)	255	180	16 (n=8)	320	290	45°	22.5°	14	6	53.8	21.5	M6	91

Объём заливаемого масла (л)

RV	030	040	050	063	075	090	110	130	150
B3	0.042	0.081	0.153	0.3	0.58	1.02	3.02	4.55	7
B8							2.25	3.35	5.1
B6,B7							2.55	3.55	5.4
V5,V6							3.02	4.55	7

Мощности подключаемых электродвигателей (кВт)

0,06 - 0,09	0,12 - 0,37	0,55 - 1,5
